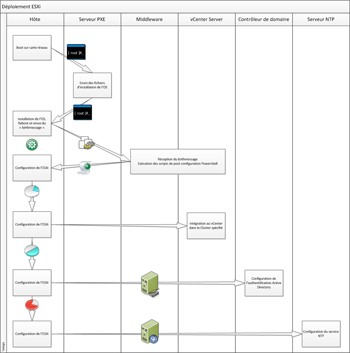

VMware ESXi : Schéma de fonctionnement

• Etape 1

L’hôte boote sur sa carte réseau, le serveur PXE/DHCP envoie une configuration réseau à l’hôte ainsi que le fichier pxelinux.0.

• Etape 2

L’utilisateur choisit l’installation à effectuer sur l’hôte via le menu PXE.

• Etape 3

L’installation PXE se poursuit via les directives du script kickstart. Au reboot, le middleware envoie un « birthmessage » au vCenter sur lequel est configuré un service écoutant sur le port 3333.

• Etape 4

A la réception du «birthmessage », le service exécute les scripts PowerCli de post-configuration.

• Etape 5

A la fin de l’exécution des scripts, le nouvel hôte est disponible dans le cluster ESX, il ne reste plus qu’à configurer les Datastores.

Améliorations

• Recoder le service en écoute sur le port 3333 en powershell pour éviter l’emploi du PERL
• Ajouter la gestion complète du stockage SAN au script PowerCli.
• Développer une interface web de configuration des scripts kickstart et du menu d’installation du serveur PXE.

Sources

– Lance Boot

• http://communities.VMware.com/docs/DOC-7510

– Scripts PowerCli

• http://www.lucd.info/category/vSphere/dvswitch/

– PXE / DHCP

• http://doc.ubuntu-fr.org/accueil
